Quel est le point de la tige dépressible sur une plaque à dégagement rapide?


33

De nombreuses plaques à dégagement rapide pour trépied ont une tige en plastique ou en métal près de la vis. Vous pouvez appuyer sur la cheville, puis lorsque vous la relâchez, elle réapparaît. J'ai regardé des photos de nombreux fonds de caméras, et je n'ai vu aucune caméra présentant un trou dans lequel la cheville pourrait s'insérer. Quel est le but de cette cheville?

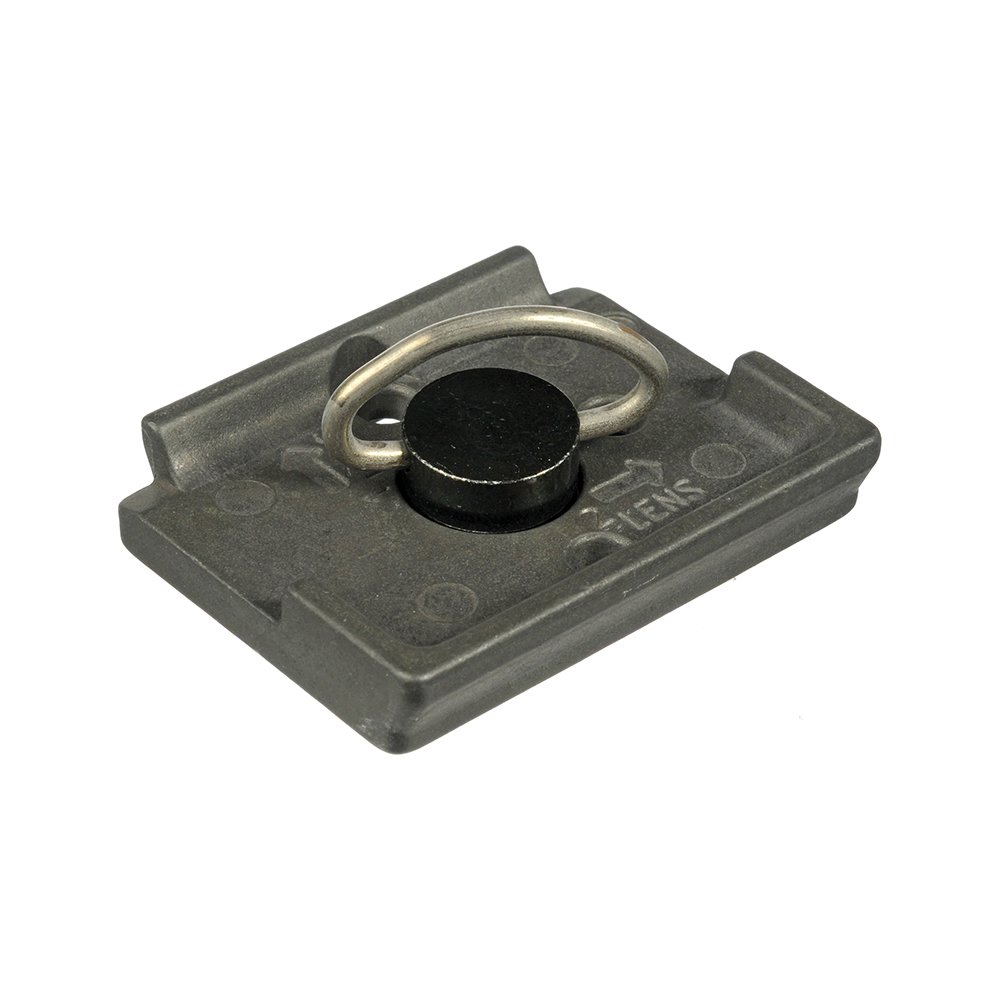

entrez la description de l'image ici

Je viens de recevoir un adaptateur de trépied pour smartphone, et cet adaptateur présente des zones concaves sur la partie inférieure qui reposent contre la plaque de dégagement rapide. Alors que je visais l'adaptateur sur la plaque de dégagement rapide de mon trépied, le pion de la plaque s'est coincé dans l'une des zones concaves, puis s'est arraché de la plaque. J'aimerais connaître le but de cette cheville avant de décider si je peux m'en débarrasser.


Réponses:


54

C'est ce qu'on appelle une goupille anti-rotation. Cette broche s'interface avec la plupart des caméras de cinéma. Les applications de caméra cinématographique impliquent souvent un panoramique de la caméra. La caméra peut glisser sur sa monture. Une broche anti-rotation verrouille la caméra et empêche les girations indésirables. En outre, sur une caméra cinématographique, pour recharger un nouveau rouleau de film, il peut être nécessaire de démonter la caméra du trépied. Cette broche a une double fonction, elle sert de broche de localisation qui permet de rétablir la position de la caméra lors du remontage sur le trépied.


1
Beaucoup de ces trépieds ont également des poignées permettant de diriger les fonctions de panoramique et d’inclinaison. La broche s'assure que votre caméra est dirigée dans la bonne direction.
Oli

28

Je n'ai vu aucune caméra présentant un trou dans lequel la cheville pourrait s'insérer.

Laissez-moi réparer ça pour vous. Voici la base d'une de mes anciennes caméras vidéo:

base de caméra avec trou pour la goupille

Le petit trou est l'endroit où va la cheville. Si vous n'avez pas de base de caméra trouée, vous n'avez pas besoin de la cheville. Si vous le faites, vous le faites. Cela empêche la caméra de tourner par rapport à la plaque que vous fixez au trépied.


5
En fait, avec certaines plaques, il serait utile que l’appareil photo soit également équipé de cette fonction, car la plaque a parfois tendance à se dévisser.
Gnudiff

1
Cette goupille permet également de repérer de vieux téléobjectifs soviétiques dotés de deux trous de vis - l’un pour la taille standard, l’autre un peu plus grand (probablement pour un étalon interne), et le bord du plus grand dont se chevauche parfaitement avec la broche.
Sebastian Lenartowicz

2
Votre caméra vidéo a-t-elle un mécanisme pour pousser la goupille hors du trou? Étant donné que la broche de ma plaque s’est coincée dans l’adaptateur et s’est rompue, je me demande comment vous pourriez continuer à visser votre caméra vidéo sur la plaque une fois que la broche est insérée dans le trou ou comment vous auriez dévissé la plaque du support. caméra vidéo, si la broche est censée l'empêcher de tourner comme vous le dites.
Pacoverflow

17
@pacoverflow Vous ne faites pas pivoter la plaque entière pour la fixer à la caméra. Vous appuyez la plaque contre la caméra et serrez la vis de l’autre côté de la plaque.
Michael C

7
@ MichaelClark Wow, je me suis trompé tout ce temps. Je suis un novice qui n’ai jamais jugé nécessaire de détacher la plaque du trépied, je ne me suis donc jamais rendu compte que vous pouviez tourner la vis de l’autre côté.
Pacoverflow
