6 LED en parallèle avec une seule résistance pour simplifier le soudage


12

J'essaie de câbler 6 LED RVB en parallèle, toutes contrôlées à partir d'une seule source (enfin, trois sources, une pour chaque couleur). Les LED sont fournies avec des résistances pour limiter le courant de 270 Ohm pour une alimentation 5v.

Le problème est que 6 LED x 3 couleurs = 18 résistances, ce qui est beaucoup et signifie que j'ai besoin d'une carte beaucoup plus grande et de beaucoup plus de soudure.

Alors, puis-je plutôt câbler les LED en parallèle les unes avec les autres, avec une seule résistance protégeant les six? (3 résistances au total, une pour chaque couleur). Comment calculer la valeur de cette résistance?

Plus de détails:

Les LED sont pilotées à partir d'un ULN2803A pour fournir un peu de courant, qui est à son tour contrôlé par un Netduino fournissant un signal PWM sur les trois canaux.

Ce sont les leds RGB en question . Si j'ai bien compris la fiche technique, ils veulent 20mA de courant et des tensions directes de 2, 3, 3 volts (pour R, G et B respectivement?). Les résistances fournies étaient toutes de 270 Ohm, donc les canaux peuvent ne pas être bien équilibrés.

Pour un crédit supplémentaire: j'utilise seulement 3 des transistors dans ma puce de pilote, qui en a 8 au total. puis-je câbler le PWM du netduino à un deuxième trio de transistors et diviser les LED en deux groupes de trois? Cela en vaut-il la peine?

PS Je n'ai pas d'outils de diagramme à portée de main, mais je peux fournir un diagramme (dessiné dans la peinture) si cela pourrait aider à clarifier ma question. (voir aussi cette méta-question )


Andrew, j'ai exactement les mêmes LED et je m'attaque exactement au même problème. Avez-vous réussi à trouver une solution de travail ensemble? Merci Brad
Brad

@Brad J'ai pris les conseils des réponses ci-dessous et soudé chaque LED avec ses propres résistances, cela a été un peu d'effort mais a bien fonctionné. Le Stripboard m'a aidé, mais des tableaux de résistances dans un seul paquet pourraient également valoir la peine d'être examinés.
Andrew M

Si vous utilisez des panneaux prêts à l'emploi, ne vous plaignez pas de la soudure de 18 résistances. Vous n'avez pas eu à concevoir un PCB, à transférer l'illustration, à la graver et à percer des trous. Vous pouvez souder 18 résistances traversantes en une minute, si vous le traitez comme un sport de compétition et vous entraînez en conséquence, et ne comptez pas le temps de préparation pour les fourrer dans la planche. :)
Kaz

1
OUI VOUS POUVEZ, mais seulement si vous pouvez vous assurer qu'il n'y en aura pas plus d'un à la fois. Si vous avez besoin de plus d'un éclairage à la fois, vous pouvez les multiplexer et basculer rapidement entre eux.
Cano64

Le commentaire Cano64 doit être promu comme réponse. J'utilise beaucoup cette technique de multiplexage et cela fonctionne plutôt bien. Je ne sais pas si cela fonctionnera bien avec PWM dans ce cas difficile.
eadmaster

Réponses:


18

L'utilisation d'une seule résistance pour 6 LED n'est pas une bonne idée: s'il y a une légère différence de tension directe entre deux LED, l'une s'allumera plus brillante que l'autre.

modifier La
division des 6 LED en deux groupes de 3 et l'utilisation d'entrées supplémentaires de l'ULN2803A ne seraient utiles que si vous dépassiez le courant maximum pour un pilote. Mais chaque pilote de l'ULN2803A peut perdre 500 mA, tandis que 6 LED n'auront besoin que de 120 mA.


12

Non, vous ne devez pas mettre les LED en parallèle. Ils ne partageront pas très bien le courant, on dominera donc les luminosités seront différentes. Ce n'est qu'une fois que vous avez une résistance en série ou plusieurs LED en série (à partir d'une alimentation en tension suffisamment élevée) que vous pouvez réussir à mettre en parallèle les chaînes de LED.


5

La tension directe (Vf) des LED est caractérisée pour un courant donné; mais si vous regardez les fiches techniques, vous verrez que le Vf augmentera avec le courant (If).

Si vous câblez les LED en parallèle, les deux nœuds communs des LED devront avoir la même chute de tension. Autrement dit, les Vf de toutes les LED devront correspondre. Par conséquent, les If des LED varieront jusqu'à ce que les Vf correspondent aux LED - et donc vous aurez des courants très différents dans les LED, et une luminosité très différente en conséquence.

Même lorsque vous avez des LED «identiques», lorsque vous les câblez en parallèle, les variations subtiles entre chaque pièce peuvent provoquer des courants différents à les traverser.

Le fait d'avoir une résistance externe minimise la variance Vf / If. C'est pourquoi dans la plupart des conceptions simples, le courant LED est contrôlé par une résistance. Pour des conceptions plus sophistiquées, vous contrôlez le courant avec une source de courant.


3

D'après les chiffres que vous avez donnés, les courants LED seront inférieurs à ce que vous attendez.

Pour la LED rouge:

IF=5.02.0270Ω=11.1mA

Pour les LED vertes et bleues:

IF=5.03.0270Ω=7.4mA

... qui semble être plutôt sombre, en particulier le vert et le bleu - et je n'ai même pas pris en compte la chute de tension aux bornes du pilote ( )VCE(sat)

Si vous disposez d'une alimentation 12 V, vous pouvez regrouper les LED en groupes de trois en série avec une seule résistance pour chaque groupe (6 résistances). En supposant que les courants sont corrects, vous auriez besoin de: -

RRED=12.0(3×2.0)11.1mA=541Ω (disons 470)

RGREEN=RBLUE=12.0(3×3.0)7.4mA=405Ω (disons 390)


0

Juste pour développer les autres réponses (très fines), l'utilisation d'une résistance pour limiter le courant à toutes les résistances divise le courant entre les LED qui sont allumées, ce qui a pour effet d'atténuer les LED si plusieurs doivent être allumées à la fois.

Je ne sais pas si vous avez joué avec le tinyCylon (schéma ici ), mais il existe un mode `` aléatoire '' où une LED s'allume de manière aléatoire. Lorsque plusieurs LED s'allument dans ce mode, il y a une gradation visible.

Pour comprendre cela, il suffit d'appliquer la loi de Kirchoff qui vous dit que la somme du courant autour de toute jonction doit être nulle. En utilisant une seule résistance, vous limitez le courant qui en sort qui doit ensuite être réparti entre les différents chemins qui l'utilisent (c'est-à-dire les LED «on»).

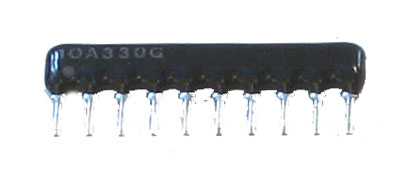

Pour obtenir une quantité constante de courant traversant chaque LED, vous devez utiliser une résistance pour chaque LED. Pour contourner le problème d'avoir des centaines de minuscules résistances, il existe un composant qui regroupe un tas de résistances dans une appelée réseau de résistances en bus . On peut les trouver sur Mouser ou Digikey (par exemple ici ). C'est ce que le SpokePOV utilise pour que chacune de ses LED soit traversée par un courant constant (réseaux de résistances RN1-RN8 sur la page SpokePOV).

Juste un avertissement, je suis un débutant en électronique, alors prenez tout ce que je dis avec un grain de sel! J'espère que cela pourra aider!


0

Pas une bonne idée. Parce que l'assemblage résultant se comportera de manière chaotique. Même les LED complètement identiques auront de petites différences de température et provoqueront des oscillations incontrôlables en raison des rétroactions thermiques. Le tempco de tension des LED est négatif. Une seule LED avec résistance s'autorégulera donc à un certain point d'équilibre. 2 LED parallèles vont osciller. 6 LED seront un groupe chaotique d'oscillateurs étroitement couplés.


0

Les LED parallèles n'oscilleront pas, elles présenteront un emballement thermique. Au fur et à mesure que la température augmente, la résistance (en fait la baisse vers l'avant) diminue. Une résistance inférieure attire plus de courant, ce qui augmente davantage la température. Cela augmente le courant qui augmente la température qui augmente le courant qui ... Cela continuera jusqu'à ce que le courant soit limité à l'extérieur ou que la LED surchauffe et s'éteigne.
