Qu'est-ce que le pitch en termes d'écrous et de boulons?


0

Aujourd'hui, j'avais besoin d'un écrou et d'une rondelle pour tenir mon pneu de vélo. J'avais déjà un écrou que j'ai pu verrouiller avec une prise de 15mm & amp; rochet. Donc, je pensais que cela signifiait que l'écrou devait être une rondelle de 15 mm et 15 mm, si cela avait du sens? Comme je n’avais qu’un écrou et une rondelle, j’ai fait un voyage à la quincaillerie aujourd’hui et je suis parti à la recherche de cet écrou & amp; machine à laver. Bientôt, je suis submergé par la nouvelle terminologie: métriques, hex et autres éléments dont j’ai pensé qu’il me fallait un 15 mm, la section métrique doit donc être celle-ci. Je vais à la chasse là-bas, mais rien n’est étiqueté avec mm, c’est tout +1,50 pas ou M8. Je ne sais pas ce que cela veut dire ni comment cela se rapporte au 15 mm de diamètre nut & amp; machine à laver. Essentiellement, je ne trouvais pas le bon, un employé m'a montré ce qu'il disait être le 15 mm nut & amp; La laveuse était, mais elle était beaucoup trop grosse, alors je savais que je devais y retourner pour faire plus de recherches. S'il vous plaît expliquer ce que signifie pas pour mm je suis très confus ici. Et si une douille de 15 mm peut verrouiller l’écrou sur le vélo, cela signifie que cet écrou doit également être un écrou de 15 mm; la laveuse?

Je vous remercie


le pas lorsqu’on parle des fixations filetées se rapporte à l’angle du filetage par rapport à l’arbre du boulon.
ojait

Angle, pas ange. (Typo, je présume.)
keshlam

Réponses:


2

Les écrous et les boulons commencent par deux options, américaine ou métrique. Les unités américaines ont tendance à être en pouces, les unités métriques sont généralement exprimées en millimètres. La taille de la douille est complètement séparée de la taille du boulon et de l'écrou. La taille de l'écrou / boulon est mesurée à l'extérieur du filetage du boulon, pas de l'écrou. Ainsi, un boulon de 15 mm mesuré à partir du diamètre extérieur des filets, qui serait écrit M15, pourrait facilement nécessiter l'installation d'une douille de 30 mm.

La hauteur est la pente des fils. Sur les écrous et les boulons US, ils sont mesurés en fonction du nombre de filets par pouce. Donc, un pas de 20 aurait 20 fils par pouce. Pour les écrous et boulons métriques, il est mesuré en mm par filetage; un pas de 1,50 sera donc un filetage tous les 1,5 mm.

La meilleure option, si vous le pouvez, consiste à apporter l'écrou et le boulon existants au magasin pour trouver le remplaçant et vous assurer d'obtenir le bon ajustement.


1

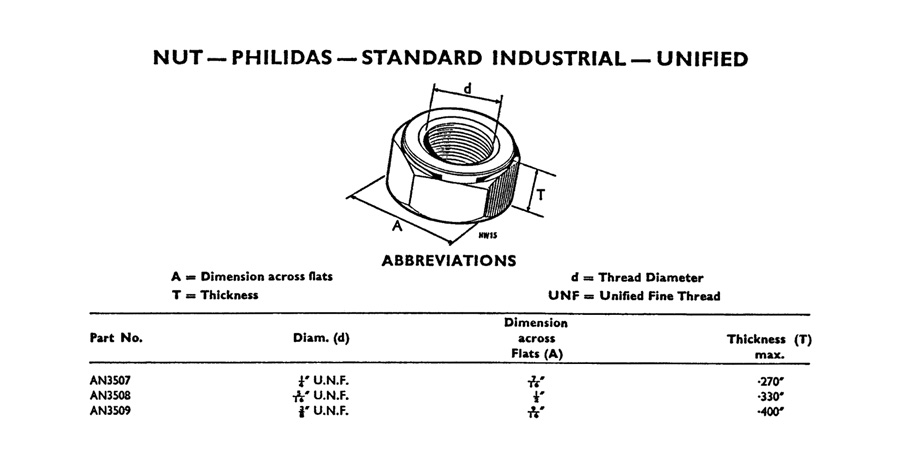

Très bonne réponse! Je pense que je comprends et je veux juste clarifier ce que je fais. Noix et amp; Les boulons sont disponibles de deux manières différentes: US et métrique, US en pouces et métriques en millimètres. La noix est mesurée non pas par son diamètre entier, mais par son trou au centre, comme le montre ce diagramme (d) canleyclassics.com/images/diagrams/… Ce sont les fils qui importent. Et un boulon est mesuré à partir de sa partie circulaire en bas et non de la partie hexagonale en haut. Encore une fois, où sont les fils. Est-ce correct?
user3667054

C'est exact, vous mesurez le filetage (le d dans le diagramme) lors du dimensionnement d'un écrou et d'un boulon pour fonctionner ensemble et c'est ainsi qu'ils sont généralement vendus et étiquetés. Le seul moment où vous mesurez la partie hexagonale est de trouver la prise pour les serrer / desserrer. Le pas du filetage sera mesuré dans la direction de T dans le diagramme associé, soit en mm par filetage, soit en filets par pouce, en fonction du pays.
BMitch

Le pas doit-il être exact pour que l'écrou et le boulon fonctionnent ensemble? ou pourraient-ils avoir un peu de variation?
user3667054

1
Vous voulez une correspondance exacte. Si vous les faites varier de plus de 1/2 d'un fil à travers tout l'écrou, j'imagine que cela se bloquerait en essayant d'enfiler l'écrou. C’est pourquoi il est judicieux de choisir la partie que vous associez au magasin pour tester son ajustement.
BMitch

0

15 mm est la taille de l'ouverture dans la clé qui s'adapte sur les surfaces planes extérieures de l'écrou. Toutefois, les écrous et les boulons sont désignés par le diamètre du trou dans la noix, pas la taille sur les faces plates extérieures. Le trou pourrait ne mesurer que 5 ou 6 mm de diamètre. (ou peut-être pas métrique du tout). L’autre mesure nécessaire est la pas qui identifie le nombre de threads par pouce. Ni le diamètre ni l'inclinaison ne peuvent être facilement déterminés en regardant simplement l'écrou. Pouvez-vous enlever la noix et la prendre dans le magasin? Ils seront capables de dire ce que c'est.


Je vais le faire à coup sûr! Merci beaucoup pour l'aide! donc tout est en termes de où le filetage est quand nous mesurons? la mesure du trou (diamètre) de l'écrou détermine sa taille et non le diamètre extérieur de l'écrou ENTIER lui-même. Et la hauteur n'est que le nombre de filets par pouce pour les unités américaines et par mm pour les unités métriques. Et même si je pouvais avoir une douille de 15 mm dessus, cela ne dit rien sur la taille réelle du filetage. Ainsi, la taille de l'hex et la partie filetée circulaire du boulon n'ont aucune corrélation dans leurs tailles.
user3667054

0

Ce n'est pas le diamètre de l'écrou mais le diamètre du filetage du boulon à son plus grand diamètre. Le diamètre intérieur de l'écrou ne correspond qu'à la partie étroite du filetage du boulon.

Cette page l'explique parfaitement pour vous; https://www.boltdepot.com/fastener-information/Measuring/Measure-Diameter.aspx


Oh super lien! Je pense que je comprends maintenant. Le diamètre qui me concerne est "T" dans ce diagramme. Donc, lorsque vous recherchez des noix et amp; boulons ils doivent tous deux être mesurés par le diamètre. Le diamètre d'un écrou étant le trou avec le filetage, pas la totalité du boulon lui-même. Et pour un boulon c'est le diamètre de la partie inférieure avec le filetage et non la tête hexagonale, aller à la taille de la tête hexagonale peut produire des résultats erronés. Une chose qui me dérange, c’est que si M15 = une taille de boulon de 15 mm pour le système métrique, comment cela est-il libellé en pouces? & amp; si je voulais un hex de tête spécifique & amp; taille de boulon comment les deux seraient étiquetés? Comme Hex head: M30 & amp; Taille du boulon: M15?
user3667054

0

Il y a des conventions. Les boulons sont désignés par la taille du trou que le boulon (et non la tête) conviendra.

Les filetages d'un boulon métrique de 10 mm sont généralement de 1,5 mm, 1,25 mm ou 1,0 mm entre les fils . En revanche, un boulon anglais de 3/8 "est normalisé à 16 ou 24 fils par pouce . Notez les différentes façons de mesurer les fils. Je soupçonne que ton verrou en fait partie.

J'irais dans une vraie quincaillerie et les essayerais tous. Cela ne les dérangera pas. (Home Depot et Lowes ne sont pas des quincailleries.) Le fil doit tourner complètement sans effort, à moins que le boulon ne soit mâché. Si le fil se lie à mi-chemin, c'est le mauvais ton.

Ils fabriquent des outils spéciaux pour mesurer le pas, ou vous pouvez simplement appuyer votre boulon contre un autre boulon du tiroir et voir s’ils s’emboîtent parfaitement. Si vous avez un écrou, essayez de tourner les boulons du tiroir.


Ignorer la taille de la tête hexagonale - les boulons ne sont jamais identifiés par cela. Mais cela peut donner des indices. Metric (ISO) n’a pas de norme pour la taille de la tête, un boulon de 10 mm peut avoir une tête de 14, 15, 16 ou 17 mm. Le système anglais (UFS) le fait, et une tête de 9/16 "est sûrement un boulon de 3/8". Une clé de 15mm fera tourner une tête de 9/16 ".

En passant, l'ancien système Whitworth fonctionne comme prévu: les hexagones de boulon ont une taille standard (pour chaque taille de boulon) et les clés sont identifiées par la taille de boulon adaptée. Très chic!

https://en.wikipedia.org/wiki/ISO_metric_screw_thread https://en.wikipedia.org/wiki/Unified_Thread_Standard https://en.wikipedia.org/wiki/British_Standard_Whitworth
